规格：
软件结构：
CPE-PTN-705设备由传送平面、控制平面（可选）、管理平面组成，其中传送平面包括QoS、交换、OAM、保护、同步等模块，控制平面包括路由、信令、资源管理等模块，传送平面和控制平面采用UNI和NNI接口与其他设备相连，管理平面还可采用管理接口与其他设备相连。
CPE-PTN-705设备传送平面实现对业务报文的MPLS标签转发和交换、QoS处理、保护，对OAM报文的转发和处理，以及对同步信息的传送。
典型应用：
小型化接入PTN应具备多层次的组网能力。在业务量较小的区域，小型化接入PTN设备可采用单点接入的方式；对于业务量较大的区域，为节约城域PTN端口资源和机房空间，可采用小型化接入PTN设备组建星形或环形网络的方式进行端口拓展。
CPE-PTN单点接入
该场景中，CPE-PTN直接单点接入到城域PTN网络（无HUB-PTN组网），可采用单归接入或者双归接入的组网方式。单归接入方式是指CPE-PTN通过单链路或者多链路接入到城域PTN单节点，双归接入方式是指CPE-PTN通过多链路接入到城域PTN双节点。
在这种场景下，CPE-PTN与城域PTN之间除了要进行业务的互通外，还需要在OAM、保护、QoS、同步、DCN等方面的互通。CPE-PTN采用独立网元的方式进行管理。
小型化接入PTN单点下挂组网场景
CPE-PTN星形组网
该场景中，CPE-PTN上联HUB-PTN，CPE-PTN和HUB-PTN之间采用星形接组网，通过HUB-PTN接入到城域PTN网络。HUB-PTN和城域PTN之间可以采用采用单归接入或者双归接入的组网方式。单归接入方式是指HUB-PTN通过单链路或者多链路接入到城域PTN单节点，双归接入方式是指HUB-PTN通过多链路接入到城域PTN双节点。
在这种场景下，小型化接入PTN与城域PTN之间除了要进行业务的互通外，还需要在OAM、保护、QoS、同步、DCN等方面的互通。小型化接入PTN采用独立网元的方式进行管理。

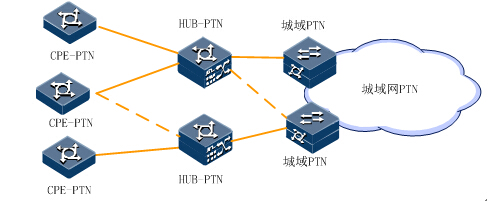

小型化接入PTN星形组网场景
CPE-PTN环形组网
该场景中，CPE-PTN上联HUB-PTN，HUB-PTN采用环形接组网，并接入到城域PTN网络。在这种场景下，小型化接入PTN与城域PTN之间除了要进行业务的互通外，还需要在OAM、保护、QoS、同步、DCN等方面的互通。小型化接入PTN采用独立网元的方式进行管理。
小型化接入PTN环形组网场景
