SW1021

Name: SW1021
Rating: 5 (97 reviews)

概述：

SW1021是成都斯达威科技发展有限公司设计开发的SDH E1/VC4映射器专用芯片。该芯片可作为分插复用器，终端复用器，可应用于SDH单向环路及双向环路。该芯片可同时实现多达21个速率为2.048Mbit/s的E1支路信号映射进入两个方向STM－1/VC4总线的任意TU位置及从两个方向的STM-1/VC-4中的任意TU位置分插出21个E1信号。2.048Mbit/s的E1信号可以是HDB3或NRZ两种码型的输入输出，片内集成时钟提取，HDB3编解码、E1数字解同步器时钟恢复。该芯片提供各种性能计数器，告警检测，还提供外加错误及告警的功能。提供E1信号的设备环回及线路环回。提供片内伪随机码序列产生和检测功能。

应用领域：

STM－1/ 到2.048Mbit/s信号的上插/下分复用/解复用器
双单向/单单向环应用
STM－1 终端复用器
STM－1 测试设备

主要特性：

可以用STM-1/VC-4总线方式在A和B两个方向同时插入，A或B的一个方向分接任意时隙TU-12的21个2.048Mbit/s的E1支路信号,插入和分接位置由寄存器分开确定。
独立的上行和下行总线定时模式，上行可以选择与下行一样的总线定时模式，也可以选择独立的上行定时模式。
可以选择H4字节也可以选择C1J1V1中的V1来作为接收信号的复帧同步。
在发送的数据中可以发送H4复帧同步字节,也可以不发送H4复帧同步字节。
增加了可选的再定时功能，再定时提供512比特的FIFO缓冲容量。
E1接口收发端可选择HDB3码型（芯片内部有E1时钟提取电路，并且可以选择控制收发的正负轨数据为RZ码或者NRZ码）或者NRZ码型，并且发端对输入HDB3码有编码错误计数，同时对发送时钟信号丢失、数据信号丢失以及数据信号AIS具有检测指示。
E1接口可以检测成帧模式下的CRC－4告警和错误计数。
接收端使用数字解同步器，在片内完成E1的时钟恢复。
接收和发送总线具有数据校验位，可选的奇偶校验，SPE是否参与校验，C1J1V1是否参与校验。
Telecom总线具有时钟丢失检测告警，H4复帧丢失检测告警。
提供V5字节中BIP-2错误16位计数器（比特错误或者块错误可选）及远端错误指示（REI）16位计数器。
监测TU支路单元的指针丢失（LOP），新数据标识（NDF），告警（AIS），远端缺陷指示（RDI）及TU规格错误（S1S2）指示。
E1信号可作设备环回以及线路环回，可发送BIP-2误码，远端缺陷指示（RDI），远端错误指示（REI），远端失效指示（RFI）。
提供Intel / Motorola/地址数据复用的微处理器总线接口。具有12位地址宽度，8位数据宽度读写寄存器。
具有16字节J2收发寄存器和期望值寄存器，内部自动进行接收比较，产生失锁和失配告警。
具有“O比特”收发寄存器。
具有K4字节收发寄存器。
具有内部的伪随机码序列发生器和伪随机码序列检测器，16比特的误码计数器，可以测试误码率。
每个告警产生中断有相应的使能控制寄存器控制。
+3.3V 接口电压兼容5V TTL电平, +2.5V内核工作电压，0.8W的功耗。
工业级的工作温度范围，从－40℃到＋85℃。
256管脚的LQFP封装。

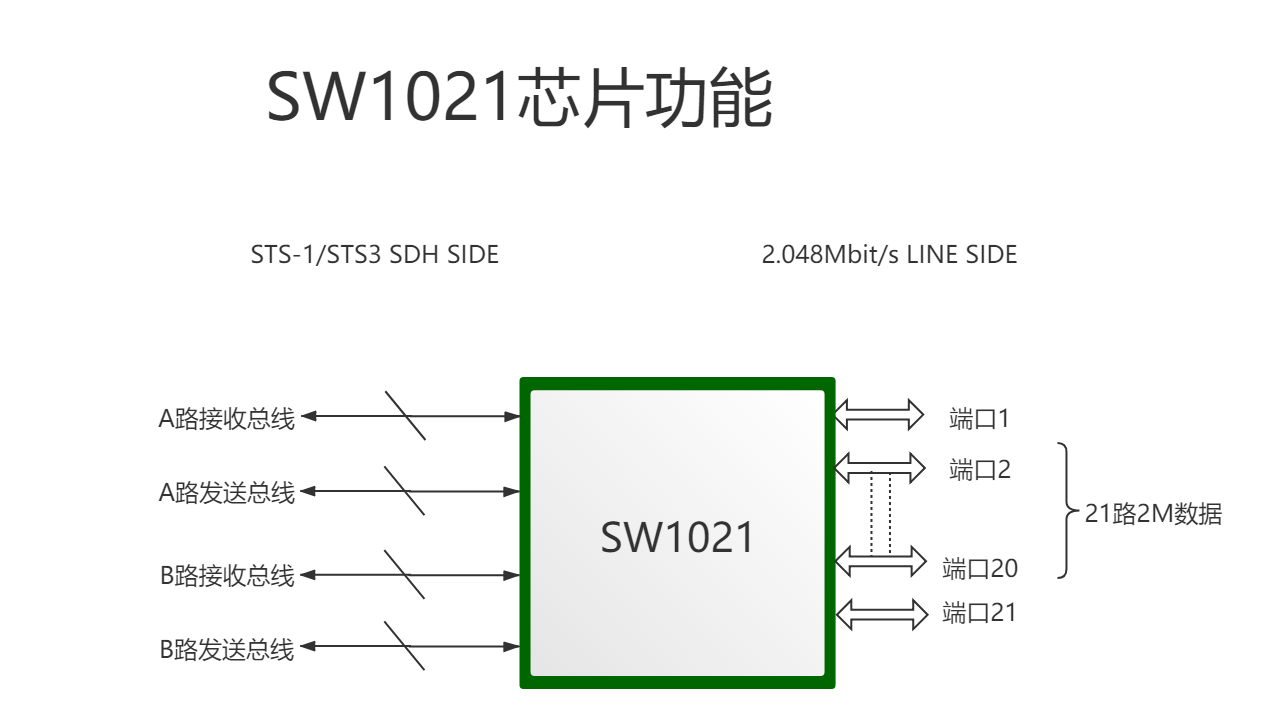

典型应用：

SW1021芯片可作为分插复用器，终端复用器，可应用于SDH单向环路及双向环路。该芯片可同时实现多达21个速率为2.048Mbit/s的E1支路信号映射进入两个方向STM－1/VC4总线的任意TU位置及从两个方向的STM-1/VC-4中的任意TU位置分插出21个E1信号。2.048Mbit/s的E1信号可以是HDB3或NRZ两种码型的输入输出，片内完成时钟提取，HDB3编解码、E1数字解同步器时钟恢复。该芯片提供各种性能计数器，告警检测，还提供外加错误及告警的功能。提供E1信号的设备环回及线路环回。提供片内伪随机码序列产生和检测功能。
